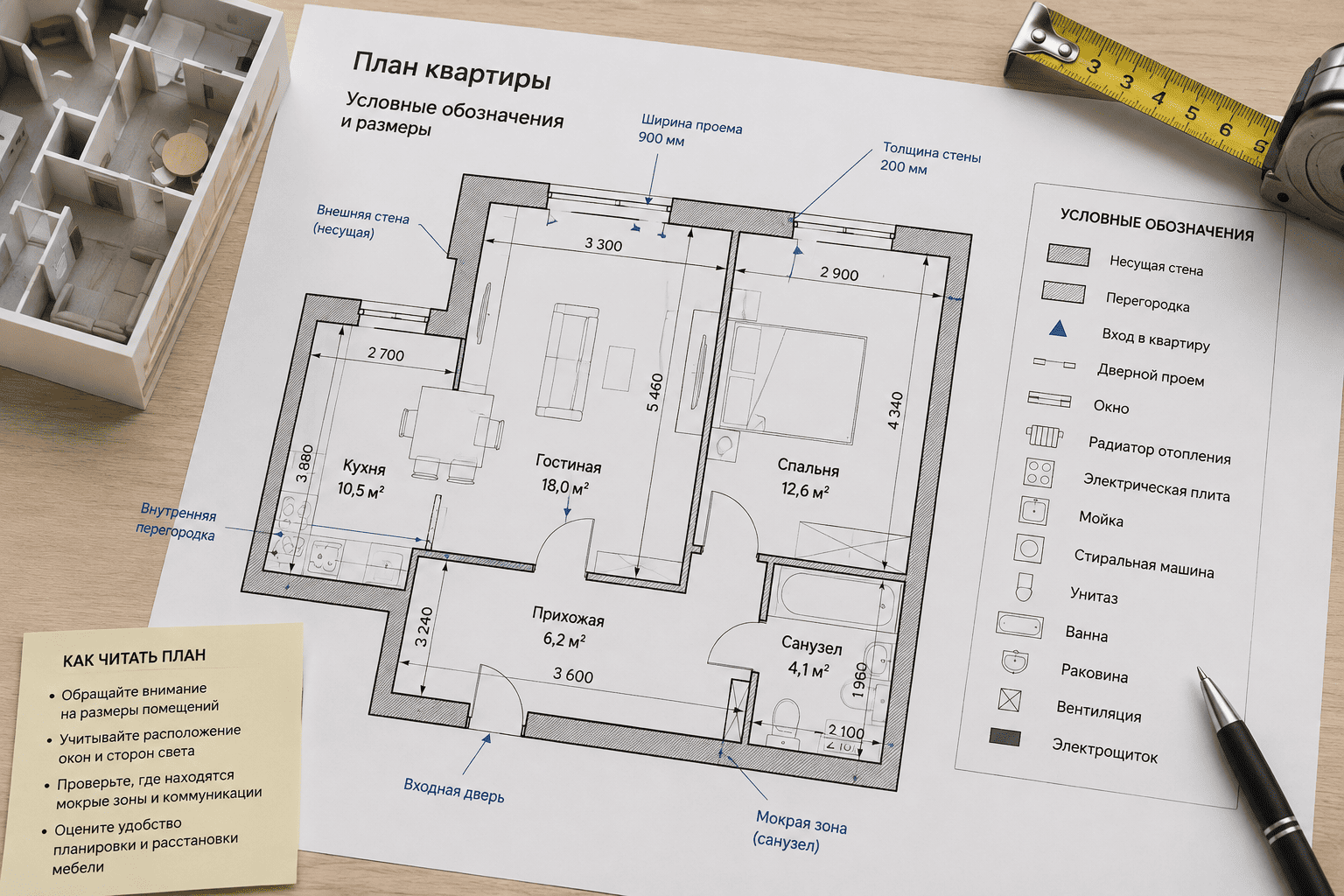

Как читать план квартиры: размеры, обозначения и условные знаки

План квартиры выглядит довольно просто, пока вы не пытаетесь принять по нему решение о покупке. В этот момент оказывается, что толстые и тонкие линии, дуги возле дверей и небольшие выступы в стенах рассказывают о будущем жилье гораздо больше, чем красивая визуализация.

Не обязательно становиться архитектором. Достаточно читать план в определенном порядке и не пропускать несколько важных деталей.

Начните со входа и пройдите по квартире мысленно

Найдите входную дверь и представьте обычный маршрут: вы вошли с пакетами, сняли обувь, пошли на кухню, затем в спальню.

Так сразу становится заметно, насколько длинный коридор, отделены ли личные комнаты от входной зоны и придется ли гостям проходить через приватную часть квартиры.

Разберитесь, где стены, а где перегородки

На схемах линии могут отличаться по толщине. Более массивные элементы часто связаны с конструктивом здания, а тонкие — с внутренними перегородками.

Но делать вывод о возможности демонтажа только по рисунку нельзя. Если перепланировка важна, конструкцию нужно уточнять по технической документации.

Посмотрите на окна и выход на лоджию

Окна определяют не только свет, но и расстановку мебели. Широкое окно занимает большую часть стены, а выход на лоджию может оставить совсем небольшой простенок для шкафа или стола.

Посчитайте окна и оцените, в каких комнатах они находятся. Для кухни-гостиной и длинных помещений это особенно важно.

Проверьте направление открывания дверей

Дуга рядом с дверью обычно показывает, куда она открывается. Благодаря этой детали можно заранее увидеть столкновение двух дверей или понять, почему рядом не поместится шкаф.

Обратите внимание и на входную дверь, и на межкомнатные — проблемы часто появляются именно в небольших прихожих.

Ищите не только площадь, но и линейные размеры

Площадь отвечает на вопрос «сколько квадратных метров», но не говорит, поместится ли кровать поперек комнаты.

Для мебели важны длина и ширина стен. Две спальни по 12 м² могут иметь совершенно разную форму и давать разные возможности для расстановки.

Не пропускайте вентиляционные короба и шахты

Выступы рядом с кухней и санузлами обычно связаны с инженерными коммуникациями. Они сокращают свободную стену и влияют на расположение гарнитура, техники и сантехники.

Считать такой выступ пустым местом нельзя, а убрать его во время ремонта, как правило, невозможно.

Определите мокрые зоны

Кухня, ванная и туалет связаны с водоснабжением, канализацией и вентиляцией. Их расположение важно не только сейчас, но и для будущего ремонта.

Если вы уже мысленно переносите кухню в другой конец квартиры, сначала уточните, возможно ли это технически и юридически.

Найдите ниши и простенки

Ниша у входа может решить вопрос со шкафом, а короткий участок стены между дверями — оказаться совсем бесполезным.

Проверьте каждый простенок, на который рассчитываете при расстановке мебели. Иногда именно эти небольшие размеры определяют удобство всей комнаты.

Что показывает осевой план

Типовая планировка помогает понять идею квартиры, а осевой план дает более точную геометрию и привязку элементов.

Он особенно полезен, когда нужно проверить расстояния между стенами и проемами или подготовиться к ремонту. Для первого знакомства достаточно обычного плана, а к осевому стоит переходить при детальном сравнении.

Сопоставьте квартиру, этаж и фасад

Один план не рассказывает все. План квартиры показывает внутреннюю логику, этаж — соседей, лифты и положение в секции, а фасад — высоту и расположение окон.

Когда эти три вида открыты рядом, квартира перестает быть абстрактной схемой и становится гораздо понятнее.

Пятиминутная проверка перед добавлением в избранное

Проверьте форму комнат, места для шкафов, открывание дверей, инженерные выступы и положение квартиры на этаже. Затем мысленно расставьте кровать, диван, стол и кухонный гарнитур.

Когда внутреннюю схему вы уже поняли, переходите к планам этажей и фасадам: так станет видно, где находятся лифты, соседние двери и окна конкретной квартиры. А если хочется посмотреть весь дом целиком, поможет шахматка.
